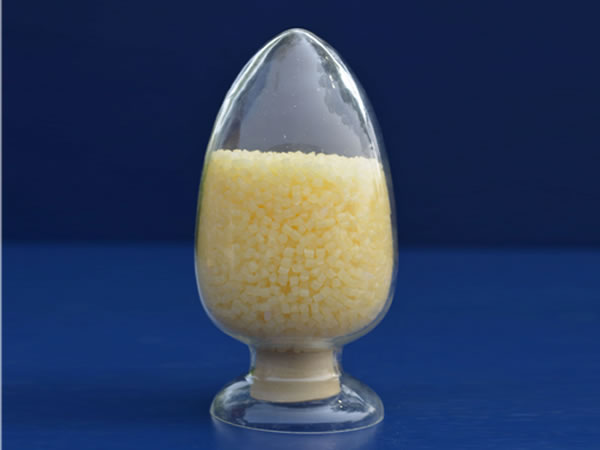

聚乙烯化学发泡绝缘料XK1099是以高密度聚乙烯为基础树脂的改性化学发泡绝缘专用料，该料具有优异的电气性能、物理机械性能和可发泡性能。根据不同设备和线缆规格，在适宜的加工温度、螺杆转速及线速度下挤出，发泡绝缘层泡孔致密均匀、无串孔破孔、芯线表面光滑圆整 ，发泡度可达50%，使用性能与UCC3485相当。
典型性能
序号 | 项目名称 | XK1016 | XK1099 |
1 | 颜色 | 淡黄色 | 淡黄色 |
2 | 密度，g/cm3 | 0.930~0.950 | 0.930~0.950 |
3 | 熔体流动速率，g/10min | 2~8 | ≤2 |
4 | 拉伸强度，MPa | ≥18 | ≥18 |
5 | 断裂伸长率，% | ≥400 | ≥400 |
6 | 体积电阻率ρv，Ω٠cm | ≥1×1014 | ≥1×1013 |
7 | 介电常数ε，1MHz | ≤2.30 | ≤2.35 |
8 | 介质损耗角正切tgδ，1MHz | ≤4×10-4 | ≤5×10-4 |
9 | 已发泡颗粒数，粒/50克 | ≤4 | ≤4 |
加工条件
适当的加工条件取决于设备类型及线缆结构，通过调整温度、螺杆转速及线速度等工艺参数，使发泡结构达到最佳。使用XK1099时，建议气体注入点温度200℃左右。作为参考，挤出机螺杆筒体、机头及模口温度分布如下：
筒 体 区 | 机 头 | 模 口 | ||||
1 | 2 | 3 | 4 | 5 |
|
|
165℃ | 185℃ | 195℃ | 185℃ | 175℃ | 175℃ | 185℃ |
